Beleuchtungen Direkte Ringbeleuchtung

Direkte Ringbeleuchtung

[FLDR-A]

Die FLDR-A-Serie ist den Auflichtbeleuchtungen zuzuordnen. Durch die senkrecht angebrachten LEDs kann die FLDR-A-Serie in einem sehr flexiblen Arbeitsabstand eingesetzt werden. Sie eignet sich ideal zum Ausleuchten von runden und matten Prüfobjekten, liefert jedoch auch bei anderen Oberflächen und Formen oftmals hervorragende Ergebnisse. So sind durch den Einsatz des optional erhältlichen Diffusors oder Polarisationsfilters auch Merkmale auf reflektierenden Materialien zu detektieren. Für besonders lichtstarke Applikationen sind Highpower Varianten verfügbar.

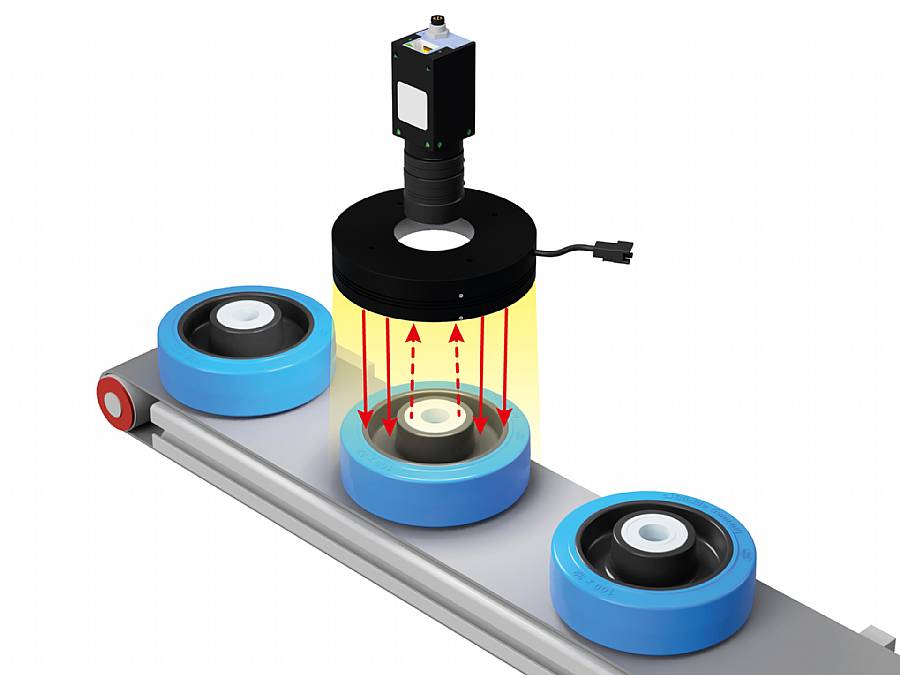

Aufbau FLDR-A
Anwendungsbeispiele

Erkennung von Farbmerkmalen, Unterscheidung von glänzenden zu matten Oberflächen und das homogene Ausleuchten großer kreisförmiger Flächen.

Ausführungsvarianten
  • Farben: W, SR, G, B, IR875, UV375, UV400, RGB
  • Schutzklasse: Standard IP30, lieferbar ist bis IP67
  • Material: Aluminium (Standard), Edelstahl (auf Anfrage)
  • Mit Vorwiderstand oder ohne Vorwiderstand
Optionales Zubehör
  • Industrietaugliche M8- & M12-Stecker
  • Diffusoren
  • Polarisationsfilter
  • Befestigungen
  • Kabel in Wunschlänge
Text ausblenden

Licht/Winkel: Direkt

Gehäuseform:

Licht: Auflicht

Runde Abmessung
Model Size FOV Color Volt Watt Name PDF
FLDR-32A Ø 37x20 mm Ø 18 mm White 24 V 1.44 W FLDR-Si32A-W PDF
Ø 37x20 mm Ø 18 mm Green 24 V 1.44 W FLDR-Si32A-G PDF
Ø 37x20 mm Ø 18 mm Blue 24 V 1.44 W FLDR-Si32A-B PDF
Ø 37x20 mm Ø 18 mm Red 24 V 1.92 W FLDR-Si32A-R24 PDF
Ø 37x20 mm Ø 18 mm Red 12 V 1.92 W FLDR-Si32A-R PDF
Ø 37x20 mm Ø 18 mm IR 24 V 0.72 W FLDR-Si32A-IR24 PDF
Ø 37x20 mm Ø 18 mm IR 12 V 0.90 W FLDR-Si32A-IR PDF
FLDR-50A Ø 49x21 mm Ø 23 mm White 24 V 2.88 W FLDR-i50A-W PDF
Ø 49x21 mm Ø 23 mm Green 24 V 2.88 W FLDR-i50A-G PDF
Ø 49x21 mm Ø 23 mm Blue 24 V 2.88 W FLDR-i50A-B PDF
Ø 49x21 mm Ø 23 mm SR 24 V 2.88 W FLDR-i50A-SR24 PDF
Ø 49x21 mm Ø 23 mm SR 12 V 2.88 W FLDR-i50A-SR PDF
Ø 49x21 mm Ø 23 mm IR 24 V 1.80 W FLDR-i50A-IR24 PDF
Ø 49x21 mm Ø 23 mm IR 12 V 1.80 W FLDR-i50A-IR PDF
Ø 49x21 mm Ø 23 mm White 24 V 2.40 W FLDR-Si50A-W PDF
Ø 49x21 mm Ø 23 mm Green 24 V 2.40 W FLDR-Si50A-G PDF
Ø 49x21 mm Ø 23 mm Blue 24 V 2.40 W FLDR-Si50A-B PDF
Ø 49x21 mm Ø 23 mm Red 24 V 2.88 W FLDR-Si50A-R24 PDF
Ø 49x21 mm Ø 23 mm Red 12 V 3.36 W FLDR-Si50A-R PDF
Ø 49x21 mm Ø 23 mm IR 12 V 1.50 W FLDR-Si50A-IR PDF
FLDR-56A Ø 56x23,5 mm Ø 23.5 mm White 24 V 5.76 W FLDR-i56A-W PDF
Ø 56x23,5 mm Ø 23.5 mm Green 24 V 5.76 W FLDR-i56A-G PDF
Ø 56x23,5 mm Ø 23.5 mm Blue 24 V 5.76 W FLDR-i56A-B PDF
Ø 56x23,5 mm Ø 23.5 mm SR 24 V 5.04 W FLDR-i56A-SR24 PDF
Ø 56x23,5 mm Ø 23.5 mm SR 12 V 3.36 W FLDR-i56A-SR PDF
Ø 56x23,5 mm Ø 23.5 mm IR 24 V 3.00 W FLDR-i56A-IR24 PDF
Ø 56x23,5 mm Ø 23.5 mm IR 12 V 3.60 W FLDR-i56A-IR PDF
Ø 56x23,5 mm Ø 23.5 mm UV 24 V 2.88 W FLDR-i56A-UV24 PDF
Ø 62x28 mm Ø 18 mm White 24 V 5.76 W FLDR-i56A-IP55-W PDF
Ø 62x28 mm Ø 18 mm Green 24 V 5.76 W FLDR-i56A-IP55-G PDF
Ø 62x28 mm Ø 18 mm Blue 24 V 5.76 W FLDR-i56A-IP55-B PDF
Ø 62x28 mm Ø 18 mm IR 24 V 3.60 W FLDR-i56A-IP55-IR24 PDF
Ø 62x28 mm Ø 18 mm IR 12 V 3.60 W FLDR-i56A-IP55-IR PDF
Ø 62x28 mm Ø 18 mm UV 24 V 6.72 W FLDR-i56A-IP55-UV24 PDF
Ø 56x23 mm Ø 23 mm White 24 V 5.76 W FLDR-i56A-4-W PDF
Ø 56x23 mm Ø 23 mm Green 24 V 5.76 W FLDR-i56A-4-G PDF
Ø 56x23 mm Ø 23 mm Blue 24 V 5.76 W FLDR-i56A-4-B PDF
FLDR-70A Ø 70x22,5 mm Ø 30 mm White 24 V 7.68 W FLDR-i70A-W PDF
Ø 70x22,5 mm Ø 30 mm Green 24 V 7.68 W FLDR-i70A-G PDF
Ø 70x22,5 mm Ø 30 mm Blue 24 V 7.68 W FLDR-i70A-B PDF
Ø 70x22,5 mm Ø 30 mm SR 24 V 7.20 W FLDR-i70A-SR24 PDF
Ø 70x22,5 mm Ø 30 mm SR 12 V 7.20 W FLDR-i70A-SR PDF
Ø 70x22,5 mm Ø 30 mm IR 24 V 3.60 W FLDR-i70A-IR24 PDF
Ø 70x22,5 mm Ø 30 mm IR 12 V 4.80 W FLDR-i70A-IR PDF
Ø 70x22,5 mm Ø 30 mm UV 24 V 3.84 W FLDR-i70A-UV24 PDF
Ø 86x28 mm Ø 30 mm White 24 V 4.80 W FLDR-i70A-IP67-W PDF
Ø 86x28 mm Ø 30 mm Green 24 V 4.80 W FLDR-i70A-IP67-G PDF
Ø 86x28 mm Ø 30 mm Blue 24 V 4.80 W FLDR-i70A-IP67-B PDF
Ø 70x22,5 mm Ø 30 mm Red 24 V 6.72 W FLDR-Si70A-R24 PDF
Ø 80x28 mm Ø 30 mm RGB 24 V 6.24 W FLDR-Si70A-RGB PDF
FLDR-90A Ø 102x23 mm Ø 40 mm White 24 V 11.52 W FLDR-i90A-W PDF
Ø 102x23 mm Ø 40 mm Green 24 V 11.52 W FLDR-i90A-G PDF
Ø 102x23 mm Ø 40 mm Blue 24 V 11.52 W FLDR-i90A-B PDF
Ø 102x23 mm Ø 40 mm SR 24 V 10.08 W FLDR-i90A-SR24 PDF
Ø 102x23 mm Ø 40 mm IR 24 V 6.00 W FLDR-i90A-IR24 PDF
Ø 102x23 mm Ø 40 mm IR 12 V 7.20 W FLDR-i90A-IR PDF
FHDR-90A Ø 102x23 mm Ø 40 mm UV 24 V 67.20 W FHDR-Si90A-UV24-375 PDF
Ø 100x23 mm Ø 50 mm UV 24 V 24.00 W FHDR-Si90A-UV24-365 PDF
FHDR-95A Ø 95x20 mm Ø 60 mm White 24 V 58.80 W FHDR-Si95A-W PDF
Ø 95x20 mm Ø 60 mm Green 24 V 58.80 W FHDR-Si95A-G PDF
Ø 95x20 mm Ø 60 mm Blue 24 V 58.80 W FHDR-Si95A-B PDF
FLDR-100A Ø 100x22,5 mm Ø 60 mm Blue 24 V 4.32 W FLDR-Si100A-B PDF
Ø 100x22,5 mm Ø 30 mm RGB 24 V 12.96 W FLDR-Si100A-RGB PDF
FLDR-120A Ø 120x23 mm Ø 48 mm White 24 V 16.32 W FLDR-i120A-W PDF
Ø 120x23 mm Ø 48 mm Green 24 V 16.32 W FLDR-i120A-G PDF
Ø 120x23 mm Ø 48 mm Blue 24 V 16.32 W FLDR-i120A-B PDF
FLDR-192A ** UPDATE FOLLOWS ** Ø 192x25 mm Ø 60 mm White 24 V 33.60 W FLDR-i192A-W-UPDATE-FOLLOWS PDF
Ø 192x25 mm Ø 60 mm Green 24 V 33.60 W FLDR-i192A-G-UPDATE-FOLLOWS PDF
Ø 192x25 mm Ø 60 mm Blue 24 V 33.60 W FLDR-i192A-B-UPDATE-FOLLOWS PDF
Ø 192x25 mm Ø 60 mm RGB 24 V 35.04 W FLDR-Si192A-RGB PDF
FHDR-426A Ø 426x20 mm Ø 330 mm White 24 V 57.60 W FHDR-Si426A-W PDF
Ø 426x20 mm Ø 330 mm Green 24 V 57.60 W FHDR-Si426A-G PDF
Ø 426x20 mm Ø 330 mm Blue 24 V 57.60 W FHDR-Si426A-B PDF
