Horizontale runde Dunkelfeldbeleuchtung

Die FLDR-LA1-Serie ist eine reine Dunkelfeldbeleuchtung. Die Neigung der LEDs liegt bei 90° zur Horizontalen, der Lichtaustritt ist entsprechend parallel zum Beleuchtungsmittelpunkt gerichtet. Durch die Ringform der Beleuchtung und die hohe Homogenität werden speziell die Kanten runder Prüfobjekte hervorgehoben, wohingegen gerade Flächen abseits der Kanten völlig dunkel erscheinen. Die FLDR-LA1-Serie wird ab einem Außendurchmesser von 31mm mit Diffusor geliefert (ausgenommen UV).

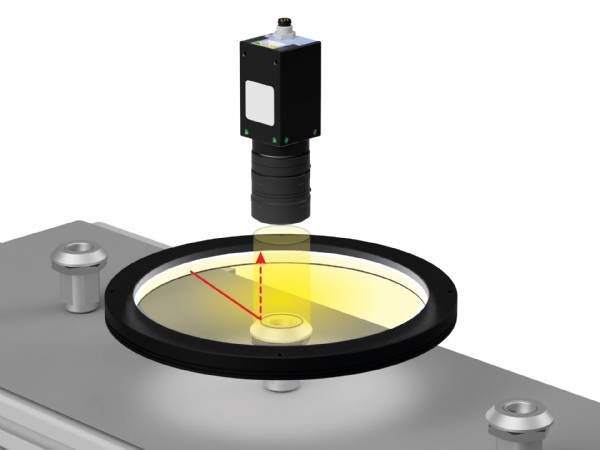

aufbau horizontale dunkelfeldbeleuchtung fldr la1
Anwendungsbeispiele

Optimal zur Kanteninspektion und zur Überprüfung von Prägungen, Überprüfung von Oberflächen auf Kratzer oder Fehlstellen, UV-Anwendungen im Bereich der Mikroskopie

Ausführungsvarianten
  • Farben: W, R, G, B, IR850, UV375, UV400, RGB
  • Schutzklasse: Standard IP30, lieferbar ist bis IP54
  • Material: Aluminium (Standard), Edelstahl (auf Anfrage)
  • Mit Vorwiderstand oder ohne Vorwiderstand
  • Sonderlösungen: Segmentbeleuchtung
Optionales Zubehör
  • Industrietaugliche M8- & M12-Stecker
  • Befestigungen
  • Kabel in Wunschlänge
Text ausblenden

Licht/Winkel: Dunkelfeld horizontal

Gehäuseform:

Licht: Auflicht

Runde Abmessung
Model Size FOV Color Volt Watt Name PDF
FLDR-31-LA1 Ø 31x10 mm Ø 20 mm White 24 V 0.96 W FLDR-Si31-LA1-W PDF
Ø 31x10 mm Ø 20 mm Red 24 V 0.96 W FLDR-Si31-LA1-R24 PDF
FLDR-35-LA1 Ø 35x7 mm Ø 17 mm White 24 V 0.96 W FLDR-Si35-LA1-W PDF
Ø 35x7 mm Ø 17 mm Green 24 V 0.96 W FLDR-Si35-LA1-G PDF
Ø 35x7 mm Ø 17 mm Red 24 V 1.92 W FLDR-Si35-LA1-R24 PDF
Ø 35x7 mm Ø 17 mm IR 12 V 0.60 W FLDR-Si35-LA1-IR PDF
FLDR-49-LA1 Ø 49x7 mm Ø 22 mm SR 24 V 1.44 W FLDR-i49-LA1-SR24 PDF
Ø 49x7 mm Ø 26 mm White 24 V 1.92 W FLDR-Si49-LA1-W PDF
Ø 49x7 mm Ø 26 mm Green 24 V 1.92 W FLDR-Si49-LA1-G PDF
Ø 49x7 mm Ø 26 mm Blue 24 V 1.92 W FLDR-Si49-LA1-B PDF
Ø 49x7 mm Ø 26 mm Red 24 V 2.88 W FLDR-Si49-LA1-R24 PDF
Ø 49x7 mm Ø 26 mm IR 24 V 1.20 W FLDR-Si49-LA1-IR24 PDF
HC Ø 49x10 mm Ø 26 mm White 24 V 0.96 W FLDR-Si49-LA1-HC180-W PDF
HC Ø 49x10 mm Ø 26 mm Green 24 V 0.96 W FLDR-Si49-LA1-HC180-G PDF
HC Ø 49x10 mm Ø 26 mm Blue 24 V 0.96 W FLDR-Si49-LA1-HC180-B PDF
FLDR-70-LA1 HC Ø 70x12 mm x White 24 V 1.92 W FLDR-Si70-LA1-HC220-W PDF
HC Ø 70x12 mm x Green 24 V 1.92 W FLDR-Si70-LA1-HC220-G PDF
HC Ø 70x12 mm x Blue 24 V 1.92 W FLDR-Si70-LA1-HC220-B PDF
FLDR-75-LA1 Ø 75x10 mm Ø 42 mm Red 24 V 2.16 W FLDR-i75-LA1-SR24 PDF
Ø 75x10 mm Ø 50 mm White 24 V 3.36 W FLDR-Si75-LA1-W PDF
Ø 75x10 mm Ø 50 mm Green 24 V 3.36 W FLDR-Si75-LA1-G PDF
Ø 75x10 mm Ø 50 mm Blue 24 V 3.36 W FLDR-Si75-LA1-B PDF
Ø 75x10 mm Ø 50 mm Red 24 V 3.60 W FLDR-Si75-LA1-R24 PDF
Ø 75x10 mm Ø 50 mm Red 12 V 4.80 W FLDR-Si75-LA1-R PDF
Ø 75x10 mm Ø 50 mm IR 12 V 2.10 W FLDR-Si75-LA1-IR PDF
HC Ø 75x10 mm x White 24 V 1.92 W FLDR-Si75-LA1-HC180-W PDF
HC Ø 75x10 mm x Green 24 V 1.92 W FLDR-Si75-LA1-HC180-G PDF
HC Ø 75x10 mm x Blue 24 V 1.92 W FLDR-Si75-LA1-HC180-B PDF
HC Ø 75x10 mm x Red 24 V 2.88 W FLDR-Si75-LA1-HC180-R24 PDF
HC Ø 75x10 mm x IR 24 V 1.20 W FLDR-Si75-LA1-HC180-IR24 PDF
HC Ø 75x10 mm x IR 12 V 1.20 W FLDR-Si75-LA1-HC180-IR PDF
FHDR-75-LA1 Ø 75x10 mm Ø 50 mm IR 24 V 2.40 W FLDR-Si75-LA1-IR24 PDF
HC Ø 75x10 mm x White 24 V 16.80 W FHDR-Si75-LA1-HC120-W PDF
HC Ø 75x10 mm x Green 24 V 16.80 W FHDR-Si75-LA1-HC120-G PDF
HC Ø 75x10 mm x Blue 24 V 16.80 W FHDR-Si75-LA1-HC120-B PDF
FLDR-100-LA1 Ø 105x13 mm Ø 65 mm UV 24 V 2.88 W FLDR-i100-LA1-UV400 PDF
Ø 102x12 mm Ø 65 mm White 24 V 4.80 W FLDR-Si100-LA1-W PDF
Ø 102x12 mm Ø 65 mm Green 24 V 4.80 W FLDR-Si100-LA1-G PDF
Ø 102x12 mm Ø 65 mm Blue 24 V 4.80 W FLDR-Si100-LA1-B PDF
Ø 102x12 mm Ø 65 mm Red 24 V 6.72 W FLDR-Si100-LA1-R24 PDF
Ø 102x12 mm Ø 65 mm Red 24 V 6.72 W FLDR-Si100-LA1-R24 PDF
Ø 102x12 mm Ø 65 mm Red 12 V 6.72 W FLDR-Si100-LA1-R PDF
Ø 102x12 mm Ø 65 mm IR 12 V 3.00 W FLDR-Si100-LA1-IR PDF
Ø 102x12 mm Ø 65 mm UV 24 V 4.80 W FLDR-Si100-LA1-UV24 PDF
FLDR-110-LA1 Ø 110x13 mm Ø 65 mm Red 24 V 6.72 W FLDR-Si110-LA1-ST-IP54-R24 PDF
FLDR-120-LA1 Ø 120x12 mm Ø 75 mm UV 24 V 4.32 W FLDR-i120-LA1-UV400 PDF
FLDR-130-LA1 Ø 130x12 mm Ø 88 mm SR 24 V 5.04 W FLDR-i130-LA1-SR24 PDF
Ø 130x12 mm Ø 94 mm White 24 V 6.72 W FLDR-Si130-LA1-W PDF
Ø 130x12 mm Ø 94 mm Green 24 V 6.72 W FLDR-Si130-LA1-G PDF
Ø 130x12 mm Ø 94 mm Blue 24 V 6.72 W FLDR-Si130-LA1-B PDF
Ø 130x12 mm Ø 94 mm Red 24 V 9.60 W FLDR-Si130-LA1-R24 PDF
Ø 130x12 mm Ø 94 mm Red 12 V 9.60 W FLDR-Si130-LA1-R PDF
Ø 130x12 mm Ø 94 mm IR 24 V 4.32 W FLDR-Si130-LA1-IR24 PDF
Ø 130x12 mm Ø 94 mm IR 12 V 4.20 W FLDR-Si130-LA1-IR PDF
HC Ø 130x12 mm Ø 94 mm White 24 V 3.84 W FLDR-Si130-LA1-HC180-W PDF
HC Ø 130x12 mm Ø 94 mm Green 24 V 3.84 W FLDR-Si130-LA1-HC180-G PDF
HC Ø 130x12 mm Ø 94 mm Blue 24 V 3.84 W FLDR-Si130-LA1-HC180-B PDF
HC Ø 130x12 mm Ø 94 mm Red 24 V 5.76 W FLDR-Si130-LA1-HC180-R24 PDF
HC Ø 130x12 mm Ø 94 mm Red 12 V 5.76 W FLDR-Si130-LA1-HC180-R PDF
FLDR-150-LA1 Ø 150x12 mm Ø 110 mm White 24 V 6.72 W FLDR-Si150-LA1-W PDF
Ø 150x12 mm Ø 110 mm Green 24 V 6.72 W FLDR-Si150-LA1-G PDF
Ø 150x12 mm Ø 110 mm Blue 24 V 6.72 W FLDR-Si150-LA1-B PDF
Ø 150x12 mm Ø 110 mm Red 24 V 9.60 W FLDR-Si150-LA1-R24 PDF
Ø 150x14 mm Ø 118 mm RGB 24 V 12.96 W FLDR-Si150-LA1-RGB PDF
FLDR-180-LA1 Ø 180x12 mm Ø 150 mm White 24 V 9.12 W FLDR-Si180-LA1-W PDF
Ø 180x12 mm Ø 150 mm Green 24 V 9.12 W FLDR-Si180-LA1-G PDF
Ø 180x12 mm Ø 150 mm Blue 24 V 9.12 W FLDR-Si180-LA1-B PDF
Ø 180x12 mm Ø 150 mm Red 24 V 11.52 W FLDR-Si180-LA1-R24 PDF
Ø 180x12 mm Ø 150 mm Red 12 V 12.48 W FLDR-Si180-LA1-R PDF
Ø 180x12 mm Ø 150 mm IR 24 V 5.40 W FLDR-Si180-LA1-IR24 PDF
Ø 180x12 mm Ø 150 mm IR 12 V 5.70 W FLDR-Si180-LA1-IR PDF
Ø 180x14 mm Ø 150 mm RGB 24 V 13.92 W FLDR-Si180-LA1-RGB PDF
HC Ø 180x12 mm Ø 94 mm White 24 V 8.16 W FLDR-Si180-LA1-HC315-W PDF
FLDR-220-LA1 Ø 220x12 mm Ø 185 mm White 24 V 11.52 W FLDR-Si220-LA1-W PDF
Ø 220x12 mm Ø 185 mm Green 24 V 11.52 W FLDR-Si220-LA1-G PDF
Ø 220x12 mm Ø 185 mm Blue 24 V 11.52 W FLDR-Si220-LA1-B PDF
Ø 220x12 mm Ø 185 mm Red 24 V 15.36 W FLDR-Si220-LA1-R24 PDF
Ø 220x12 mm Ø 185 mm Red 12 V 15.36 W FLDR-Si220-LA1-R PDF
Ø 220x12 mm Ø 185 mm IR 12 V 15.36 W FLDR-Si220-LA1-IR PDF
FLDR-255-LA1 Ø 255x12 mm Ø 220 mm White 24 V 13.44 W FLDR-Si255-LA1-W PDF
Ø 255x12 mm Ø 220 mm Green 24 V 13.44 W FLDR-Si255-LA1-G PDF
Ø 255x12 mm Ø 220 mm Blue 24 V 13.44 W FLDR-Si255-LA1-B PDF
Ø 255x12 mm Ø 220 mm Red 24 V 13.44 W FLDR-Si255-LA1-R24 PDF
FLDR-350-LA1 Ø 346x22 mm Ø 286 mm White 24 V 16.80 W FLDR-i350-LA1-W PDF
Ø 346x22 mm Ø 286 mm Green 24 V 16.80 W FLDR-i350-LA1-G PDF
Ø 346x22 mm Ø 286 mm Blue 24 V 16.80 W FLDR-i350-LA1-B PDF
