Beleuchtungen Hintergrundbeleuchtung, flach

LED Beleuchtungen | Machine Vision

Flache Hintergrundbeleuchtung

Die FLFL-Serie ist eine typische Hintergrund- bzw. Flächenbeleuchtung. Durch im 90°-Winkel zur Horizontalen angeordnete SMD-LEDs und spezielle, im Bereich des Lichtaustritts verbaute Folien, wird eine extrem homogene Ausleuchtung mit sehr diffusem Licht erzeugt. Zudem passt die Beleuchtung durch die geringe Bauhöhe in viele Anlagen.

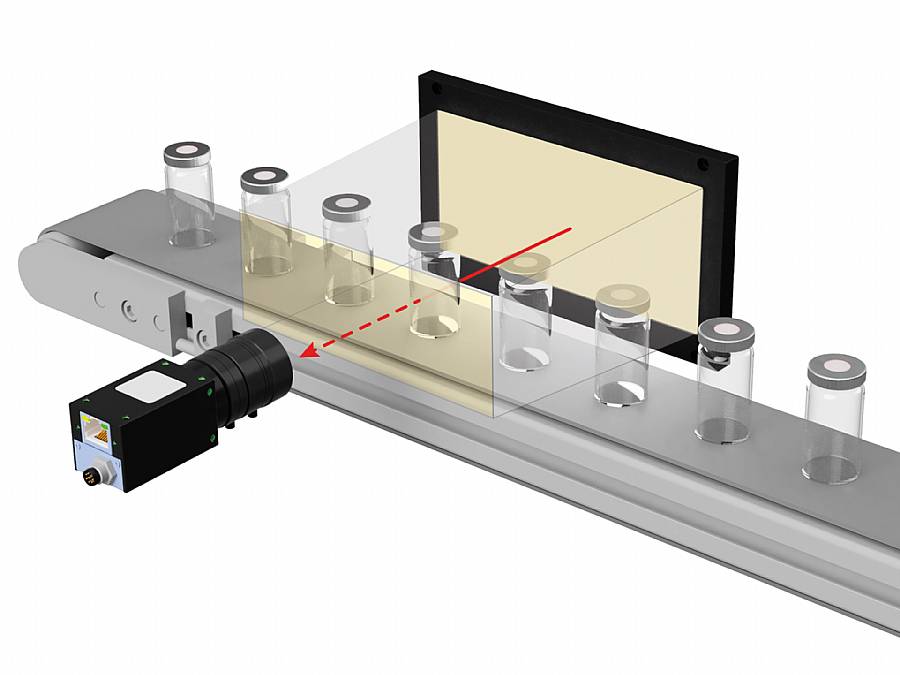

aufbau flache hintergrundbeleuchtung flfl
Anwendungsbeispiele

Umrisskontrollen, Füllstandsmessungen

Ausführungsvarianten
  • Farben: W, R, G, B, IR850, RGB
  • Schutzklasse: Standard IP50, lieferbar ist bis IP67
  • Material: Aluminium (Standard), Edelstahl (auf Anfrage)
  • Mit Vorwiderstand oder ohne Vorwiderstand
Optionales Zubehör
  • Industrietaugliche M8- & M12-Stecker
  • Light Control Film
  • Polarisationsfilter
  • Kabel in Wunschlänge
Text ausblenden

Licht/Winkel: Durchlicht

Gehäuseform:

Licht: Hintergrundlicht

Rechtwinklige Abmessung
Model Size FOV Color Volt Watt Name PDF
FLFL-15 40x25x8 mm x White 24 V 0.48 W FLFL-Si15ST-IP67-W PDF
FLFL-25 44x26x6 mm x White 24 V 0.48 W FLFL-Si25-W PDF
44x26x6 mm x Green 24 V 0.48 W FLFL-Si25-G PDF
44x26x6 mm x Blue 24 V 0.48 W FLFL-Si25-B PDF
44x26x6 mm x Red 24 V 0.96 W FLFL-Si25-R24 PDF
44x26x6 mm x IR 12 V 0.30 W FLFL-Si25-IR PDF
FLFL-60 94x94x10 mm x White 24 V 5.76 W FLFL-Si60-W PDF
94x94x10 mm x Green 24 V 5.76 W FLFL-Si60-G PDF
94x94x10 mm x Blue 24 V 5.76 W FLFL-Si60-B PDF
94x94x10 mm x Red 24 V 7.68 W FLFL-Si60-R24 PDF
94x94x10 mm x Red 12 V 7.68 W FLFL-Si60-R PDF
94x94x10 mm x IR 24 V 2.40 W FLFL-Si60-IR24 PDF
94x94x10 mm x IR 12 V 2.40 W FLFL-Si60-IR PDF
FLFL-70x40N 90x70x10 mm x White 24 V 4.32 W FLFL-Si70x40N-W PDF
90x70x10 mm x Green 24 V 4.32 W FLFL-Si70x40N-G PDF
90x70x10 mm x Blue 24 V 4.32 W FLFL-Si70x40N-B PDF
90x70x10 mm x Red 24 V 3.84 W FLFL-Si70x40N-R24 PDF
90x70x10 mm x Red 12 V 3.84 W FLFL-Si70x40N-R PDF
90x70x10 mm x IR 24 V 1.20 W FLFL-Si70x40N-IR24 PDF
90x70x10 mm x IR 12 V 1.80 W FLFL-Si70x40N-IR PDF
112x82x12 mm x White 24 V 4.32 W FLFL-Si70x40N-IP54-W PDF
112x82x12 mm x Green 24 V 4.32 W FLFL-Si70x40N-IP54-G PDF
112x82x12 mm x Blue 24 V 4.32 W FLFL-Si70x40N-IP54-B PDF
FLFL-90x40N 110x70x10 mm x White 24 V 4.32 W FLFL-Si90x40N-W PDF
110x70x10 mm x Green 24 V 4.32 W FLFL-Si90x40N-G PDF
110x70x10 mm x Blue 24 V 4.32 W FLFL-Si90x40N-B PDF
110x70x10 mm x Red 24 V 3.84 W FLFL-Si90x40N-R24 PDF
110x70x10 mm x Red 12 V 5.76 W FLFL-Si90x40N-R PDF
110x70x10 mm x IR 24 V 2.40 W FLFL-Si90x40N-IR24 PDF
110x70x10 mm x IR 12 V 2.40 W FLFL-Si90x40N-IR PDF
FLFL-100 133x133x10 mm x White 24 V 11.52 W FLFL-Si100-W PDF
133x133x10 mm x Green 24 V 11.52 W FLFL-Si100-G PDF
133x133x10 mm x Blue 24 V 11.52 W FLFL-Si100-B PDF
133x133x10 mm x Red 24 V 11.52 W FLFL-Si100-R24 PDF
133x133x10 mm x Red 12 V 9.60 W FLFL-Si100-R PDF
133x133x10 mm x IR 24 V 4.80 W FLFL-Si100-IR24 PDF
133x133x10 mm x IR 12 V 4.80 W FLFL-Si100-IR PDF
143x135x12 mm x White 24 V 11.52 W FLFL-Si100-IP65-W PDF
143x135x12 mm x Green 24 V 11.52 W FLFL-Si100-IP65-G PDF
143x135x12 mm x Blue 24 V 11.52 W FLFL-Si100-IP65-B PDF
143x135x12 mm x Red 24 V 11.52 W FLFL-Si100-IP65-R24 PDF
143x143x12 mm x White 24 V 11.52 W FLFL-Si100-IP67-W PDF
143x143x12 mm x Green 24 V 11.52 W FLFL-Si100-IP67-G PDF
143x143x12 mm x Blue 24 V 11.52 W FLFL-Si100-IP67-B PDF
143x143x12 mm x Red 24 V 11.52 W FLFL-Si100-IP67-R24 PDF
143x143x12 mm x IR 24 V 4.80 W FLFL-Si100-IP67-IR24 PDF
FLFL-100x80 133x113x10 mm x White 24 V 10.08 W FLFL-Si100x80-W PDF
133x113x10 mm x Green 24 V 10.10 W FLFL-Si100x80-G PDF
133x113x10 mm x Blue 24 V 10.08 W FLFL-Si100x80-B PDF
133x113x10 mm x Red 24 V 9.60 W FLFL-Si100x80-R24 PDF
133x113x10 mm x Red 12 V 8.64 W FLFL-Si100x80-R PDF
133x113x10 mm x IR 24 V 4.20 W FLFL-Si100x80-IR24 PDF
133x113x10 mm x IR 12 V 4.20 W FLFL-Si100x80-IR PDF
FLFL-110x50 143x83x10 mm x White 24 V 8.64 W FLFL-Si110x50-W PDF
143x83x10 mm x Green 24 V 8.64 W FLFL-Si110x50-G PDF
143x83x10 mm x Blue 24 V 8.64 W FLFL-Si110x50-B PDF
143x83x10 mm x Red 24 V 5.76 W FLFL-Si110x50-R24 PDF
143x83x10 mm x IR 24 V 3.60 W FLFL-Si110x50-IR24 PDF
FLFL-120x100 153x133x10 mm x White 24 V 12.96 W FLFL-Si120x100-W PDF
153x133x10 mm x Green 24 V 12.96 W FLFL-Si120x100-G PDF
153x133x10 mm x Blue 24 V 12.96 W FLFL-Si120x100-B PDF
153x133x10 mm x Red 24 V 12.48 W FLFL-Si120x100-R24 PDF
153x133x10 mm x IR 24 V 4.80 W FLFL-Si120x100-IR24 PDF
FLFL-132x60-3S 150x90x10 mm x White 24 V 7.20 W FLFL-Si132x60-3S-W PDF
150x90x10 mm x Green 24 V 7.20 W FLFL-Si132x60-3S-G PDF
150x90x10 mm x Blue 24 V 7.20 W FLFL-Si132x60-3S-B PDF
150x90x10 mm x IR 24 V 4.20 W FLFL-Si132x60-3S-IR24 PDF
FLFL-140 173x173x9 mm x White 24 V 17.28 W FLFL-Si140-W PDF
173x173x9 mm x Green 24 V 17.28 W FLFL-Si140-G PDF
173x173x9 mm x Blue 24 V 17.28 W FLFL-Si140-B PDF
173x173x9 mm x Red 24 V 15.36 W FLFL-Si140-R24 PDF
173x173x9 mm x Red 12 V 15.36 W FLFL-Si140-R PDF
173x173x9 mm x IR 24 V 7.20 W FLFL-Si140-IR24 PDF
173x173x9 mm x IR 12 V 7.20 W FLFL-Si140-IR PDF
FLFL-150x70 174x100x10 mm x White 24 V 12.96 W FLFL-Si150x70-W PDF
174x100x10 mm x Green 24 V 12.96 W FLFL-Si150x70-G PDF
174x100x10 mm x Blue 24 V 12.96 W FLFL-Si150x70-B PDF
174x100x10 mm x Red 24 V 11.52 W FLFL-Si150x70-R24 PDF
174x100x10 mm x IR 12 V 5.40 W FLFL-Si150x70-IR PDF
FLFL-160x40 193x77x10 mm x White 24 V 11.52 W FLFL-Si160x40-W PDF
193x77x10 mm x Green 24 V 11.52 W FLFL-Si160x40-G PDF
193x77x10 mm x Blue 24 V 11.52 W FLFL-Si160x40-B PDF
193x77x10 mm x Red 24 V 9.60 W FLFL-Si160x40-R24 PDF
193x77x10 mm x Red 12 V 9.60 W FLFL-Si160x40-R PDF
193x77x10 mm x IR 24 V 4.80 W FLFL-Si160x40-IR24 PDF
FLFL-170 204x204x6 mm x White 24 V 14.40 W FLFL-Si170-C40-W PDF
204x204x6 mm x Green 24 V 14.40 W FLFL-Si170-C40-G PDF
204x204x6 mm x Blue 24 V 14.40 W FLFL-Si170-C40-B PDF
204x204x6 mm x Red 24 V 13.44 W FLFL-Si170-C40-R24 PDF
204x204x6 mm x IR 12 V 6.00 W FLFL-Si170-C40-IR PDF
FLFL-200 233x233x10 mm x White 24 V 23.04 W FLFL-Si200-W PDF
233x233x10 mm x Green 24 V 23.04 W FLFL-Si200-G PDF
233x233x10 mm x Blue 24 V 23.04 W FLFL-Si200-B PDF
233x233x10 mm x Red 24 V 23.04 W FLFL-Si200-R24 PDF
233x233x10 mm x Red 12 V 23.04 W FLFL-Si200-R PDF
233x233x10 mm x IR 24 V 9.60 W FLFL-Si200-IR24 PDF
233x233x10 mm x IR 12 V 9.60 W FLFL-Si200-IR PDF
218x218x6 mm x Red 24 V 15.36 W FLFL-Si200-C100-R24 PDF
FLFL-250 283x283x10 mm x White 24 V 28.80 W FLFL-Si250-W PDF
283x283x10 mm x Green 24 V 28.80 W FLFL-Si250-G PDF
283x283x10 mm x Blue 24 V 28.80 W FLFL-Si250-B PDF
283x283x10 mm x Red 24 V 26.88 W FLFL-Si250-R24 PDF
283x283x10 mm x Red 12 V 26.88 W FLFL-Si250-R PDF
283x283x10 mm x IR 24 V 12.00 W FLFL-Si250-IR24 PDF
283x283x10 mm x IR 12 V 12.00 W FLFL-Si250-IR PDF
FLFL-250x100 283x133x10 mm x White 24 V 20.16 W FLFL-Si250x100-W PDF
283x133x10 mm x Green 24 V 20.16 W FLFL-Si250x100-G PDF
283x133x10 mm x Blue 24 V 20.16 W FLFL-Si250x100-B PDF
283x133x10 mm x Red 24 V 19.20 W FLFL-Si250x100-R24 PDF
283x133x10 mm x Red 12 V 18.24 W FLFL-Si250x100-R PDF
283x133x10 mm x IR 24 V 8.40 W FLFL-Si250x100-IR24 PDF
283x133x10 mm x IR 12 V 8.40 W FLFL-Si250x100-IR PDF
FLFL-320x120 353x153x10 mm x White 24 V 25.92 W FLFL-Si320x120-W PDF
353x153x10 mm x Green 24 V 25.92 W FLFL-Si320x120-G PDF
353x153x10 mm x Blue 24 V 25.92 W FLFL-Si320x120-B PDF
353x153x10 mm x Red 24 V 23.04 W FLFL-Si320x120-R24 PDF
353x153x10 mm x IR 12 V 10.80 W FLFL-Si320x120-IR PDF
FLFL-360x240 393x273x10 mm x White 24 V 36.00 W FLFL-Si360x240-W PDF
393x273x10 mm x Green 24 V 36.00 W FLFL-Si360x240-G PDF
393x273x10 mm x Blue 24 V 36.00 W FLFL-Si360x240-B PDF
393x273x10 mm x Red 24 V 28.80 W FLFL-Si360x240-R24 PDF
393x273x10 mm x IR 24 V 14.40 W FLFL-Si360x240-IR24 PDF
393x273x10 mm x IR 12 V 15.00 W FLFL-Si360x240-IR PDF
FLFL-400 433x433x10 mm x White 24 V 26.88 W FLFL-Si400-W PDF
FLFL-480x400 510x430x10 mm x White 24 V 29.76 W FLFL-Si480x400-W PDF
FLFL-520x270 540x300x10 mm x White 24 V 19.20 W FLFL-Si520x270-W PDF
540x300x10 mm x Green 24 V 19.20 W FLFL-Si520x270-G PDF
540x300x10 mm x Blue 24 V 19.20 W FLFL-Si520x270-B PDF
540x300x10 mm x Red 24 V 24.96 W FLFL-Si520x270-R24 PDF
