Beleuchtungen Diffuse runde Dunkelfeldbeleuchtung

LED Beleuchtungen | Machine Vision

Diffuse runde Dunkelfeldbeleuchtung

Die FFPR liefert bei flachem Einfallswinkel ein sehr diffuses und homogenes Licht.Glänzende und flache Oberflächen können somit auf Fehlstellen untersucht werden. Für die Oberflächenkontrolle von zylindrischen, glänzenden Objekten ist die FFPR bestens geeignet. Zudem sticht die FFPR durch ihren großen Innendurchmesser hervor.

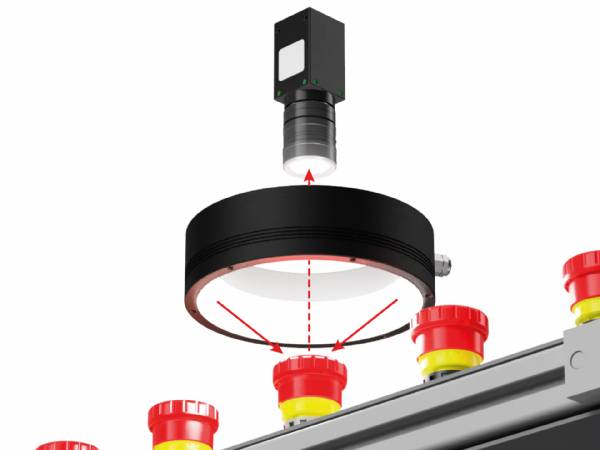

aufbau dunkelfeldbeleuchtung ffpr
Anwendungsbeispiele

Waverinspektion, Metallische Oberflächen, Kratzer auf metallischen Kugelschreibern oder Röhrchen.

Ausführungsvarianten
  • Farben: W, R, G, B, IR875, RGB
  • Schutzklasse: Standard IP30, lieferbar ist bis IP67
  • Material: Aluminium (Standard), Edelstahl (auf Anfrage)
  • Mit Vorwiderstand oder ohne Vorwiderstand
Optionales Zubehör
  • Industrietaugliche M8- & M12-Stecker
  • Befestigungen
  • Kabel in Wunschlänge
Text ausblenden

Licht/Winkel: Dunkelfeld gewinkelt

Gehäuseform:

Licht: Auflicht

Runde Abmessung
Model Size FOV Color Volt Watt Name PDF
FFPR-50 50x23x40 mm Ø 23 mm White 24 V 2.88 W FFPR-i50-W PDF
50x23x40 mm Ø 23 mm Green 24 V 2.88 W FFPR-i50-G PDF
50x23x40 mm Ø 23 mm Blue 24 V 2.88 W FFPR-i50-B PDF
50x23x40 mm Ø 23 mm SR 24 V 2.88 W FFPR-i50-SR24 PDF
50x23x40 mm Ø 23 mm SR 12 V 1.92 W FFPR-i50-SR PDF
50x23x40 mm Ø 23 mm IR 24 V 1.80 W FFPR-i50-IR24 PDF
50x23x40 mm Ø 23 mm IR 12 V 1.80 W FFPR-i50-IR PDF
60x40x23 mm Ø 23 mm White 24 V 3.84 W FFPR-i50-4-W PDF
60x40x23 mm Ø 23 mm Green 24 V 3.84 W FFPR-i50-4-G PDF
60x40x23 mm Ø 23 mm Blue 24 V 3.84 W FFPR-i50-4-B PDF
50x23x40 mm Ø 23 mm White 24 V 2.40 W FFPR-Si50-W PDF
50x23x40 mm Ø 23 mm Green 24 V 2.40 W FFPR-Si50-G PDF
50x23x40 mm Ø 23 mm Blue 24 V 2.40 W FFPR-Si50-B PDF
50x23x40 mm Ø 23 mm Red 12 V 3.36 W FFPR-Si50-R PDF
FHPR-50 60x23x40 mm Ø 23 mm White 21 V 8.40 W FHPR-Si50-W PDF
FFPR-70 70x40x40 mm Ø 40 mm White 24 V 4.80 W FFPR-Si70-W PDF
70x40x40 mm Ø 40 mm Green 24 V 4.80 W FFPR-Si70-G PDF
70x40x40 mm Ø 40 mm Blue 24 V 4.80 W FFPR-Si70-B PDF
70x40x40 mm Ø 40 mm Red 24 V 6.72 W FFPR-Si70-R24 PDF
75x40x40 mm Ø 40 mm White 24 V 3.84 W FFPR-Si70-4-W PDF
75x40x40 mm Ø 40 mm Green 24 V 3.84 W FFPR-Si70-4-G PDF
75x40x40 mm Ø 40 mm Blue 24 V 3.84 W FFPR-Si70-4-B PDF
FHPR-70 60x40x40 mm Ø 23 mm White 24 V 25.20 W FHPR-Si70-W PDF
60x40x40 mm Ø 23 mm Green 24 V 25.20 W FHPR-Si70-G PDF
60x40x40 mm Ø 23 mm Blue 24 V 25.20 W FHPR-Si70-B PDF
FFPR-100 100x73x40 mm Ø 73 mm White 24 V 8.16 W FFPR-i100-W PDF
100x73x40 mm Ø 73 mm White 12 V 9.12 W FFPR-i100-W12 PDF
100x73x40 mm Ø 73 mm Green 24 V 8.16 W FFPR-i100-G PDF
100x73x40 mm Ø 73 mm Green 12 V 9.12 W FFPR-i100-G12 PDF
100x73x40 mm Ø 73 mm Blue 24 V 8.16 W FFPR-i100-B PDF
100x73x40 mm Ø 73 mm Blue 12 V 9.12 W FFPR-i100-B12 PDF
100x73x40 mm Ø 73 mm SR 24 V 7.20 W FFPR-i100-SR24 PDF
100x73x40 mm Ø 73 mm SR 12 V 4.80 W FFPR-i100-SR PDF
100x73x40 mm Ø 73 mm IR 24 V 4.80 W FFPR-i100-IR24 PDF
100x73x40 mm Ø 73 mm IR 12 V 5.10 W FFPR-i100-IR PDF
105x73x40 mm Ø 73 mm White 24 V 7.68 W FFPR-i100-4-W PDF
105x73x40 mm Ø 73 mm Green 24 V 7.68 W FFPR-i100-4-G PDF
105x73x40 mm Ø 73 mm Blue 24 V 7.68 W FFPR-i100-4-B PDF
100x73x40 mm Ø 73 mm White 24 V 6.24 W FFPR-Si100-W PDF
100x73x40 mm Ø 73 mm Green 24 V 6.24 W FFPR-Si100-G PDF
100x73x40 mm Ø 73 mm Blue 24 V 6.24 W FFPR-Si100-B PDF
100x73x40 mm Ø 73 mm Red 24 V 8.64 W FFPR-Si100-R24 PDF
100x73x40 mm Ø 73 mm RGB 24 V 7.68 W FFPR-Si100-RGB PDF
FHPR-100 115x45 mm Ø 64 mm White 24 V 24.00 W FHPR-Si100-IP67-W PDF
115x45 mm Ø 64 mm Blue 24 V 24.00 W FHPR-Si100-IP67-B PDF
115x45 mm Ø 64 mm Green 24 V 24.00 W FHPR-Si100-IP67-G PDF
115x45 mm Ø 64 mm Red 24 V 25.20 W FHPR-Si100-IP67-R24 PDF
FFPR-136 Ø 136x40 mm Ø 105 mm White 24 V 5.76 W FFPR-Si136-W PDF
Ø 136x40 mm Ø 105 mm Green 24 V 5.76 W FFPR-Si136-G PDF
Ø 136x40 mm Ø 105 mm Blue 24 V 5.76 W FFPR-Si136-B PDF
Ø 136x40 mm Ø 105 mm Red 24 V 7.68 W FFPR-Si136-R24 PDF
136x105x40 mm Ø 105 mm RGB 24 V 11.04 W FFPR-Si136-RGB PDF
136x105x40 mm Ø 105 mm White 24 V 5.76 W FFPR-Si136-4-W PDF
136x105x40 mm Ø 105 mm Green 24 V 5.76 W FFPR-Si136-4-G PDF
136x105x40 mm Ø 105 mm Blue 24 V 5.76 W FFPR-Si136-4-B PDF
136x105x40 mm Ø 105 mm Red 24 V 7.68 W FFPR-Si136-4-R24 PDF
FFPR-170 170x135x40 mm Ø 135 mm White 24 V 9.60 W FFPR-Si170-W PDF
170x135x40 mm Ø 135 mm Green 24 V 9.60 W FFPR-Si170-G PDF
170x135x40 mm Ø 135 mm Blue 24 V 9.60 W FFPR-Si170-B PDF
