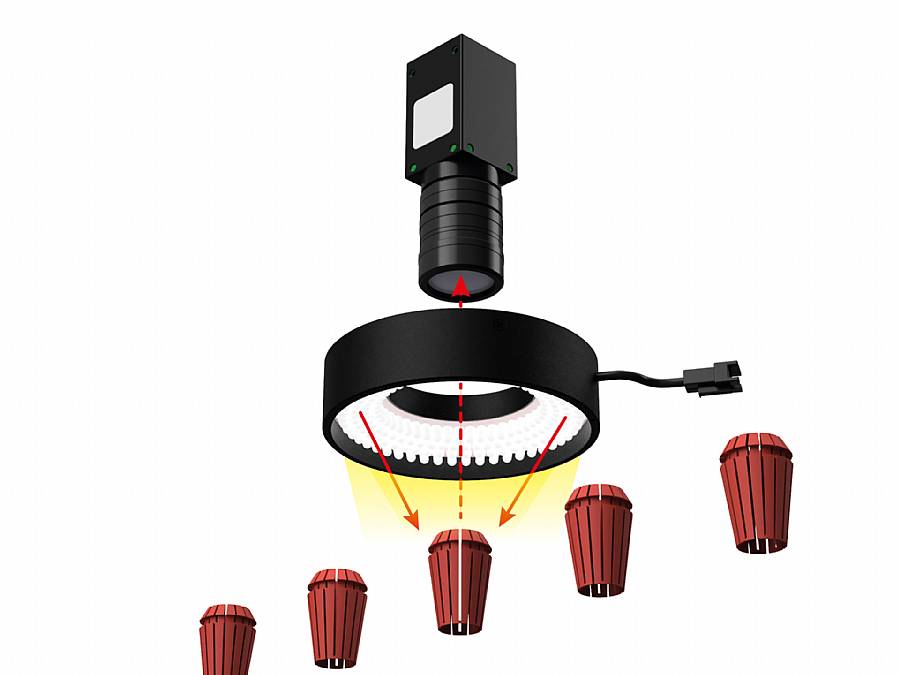

Die LEDs sind vertikal angeordnet und und beleuchten die zu prüfende Fläche direkt.
Gleichmäßige Ausleuchtung ebener, bevorzugt matter Oberflächen. Inspektion von runden Objekten.
Art: Auflicht
Ausführung: Direkt

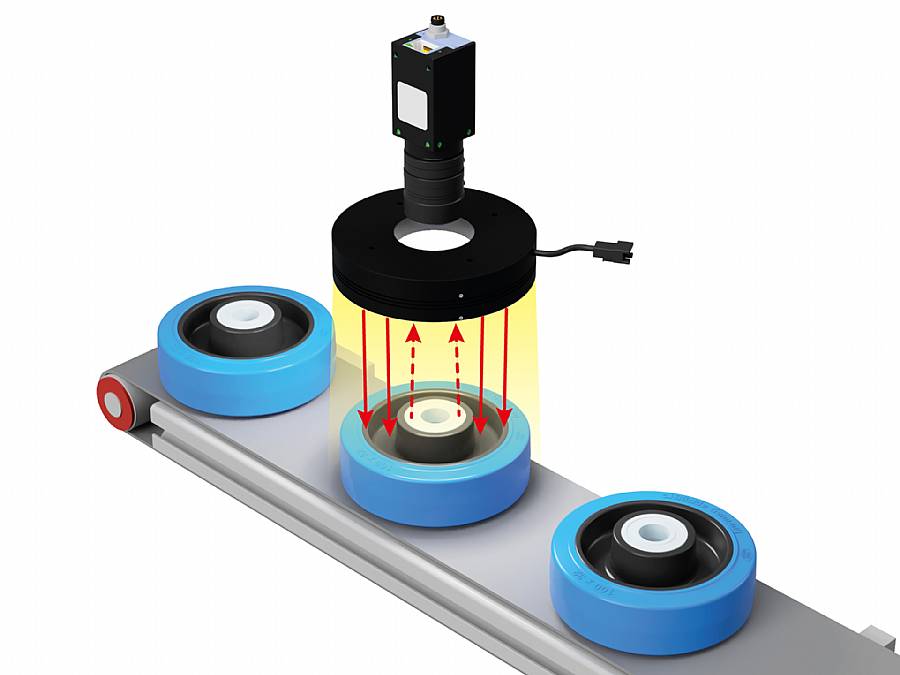

Winkel verhindert Schattenbildung, starke Lichtbündelung.
Bei Arbeitsabständen überhalb des Fokuspunkts schneiden sich die Lichtstrahlen, wodurch größere Arbeitsflächen gleichmäßig beleuchtet werden können.
Art: Auflicht
Ausführung: Gewinkelt

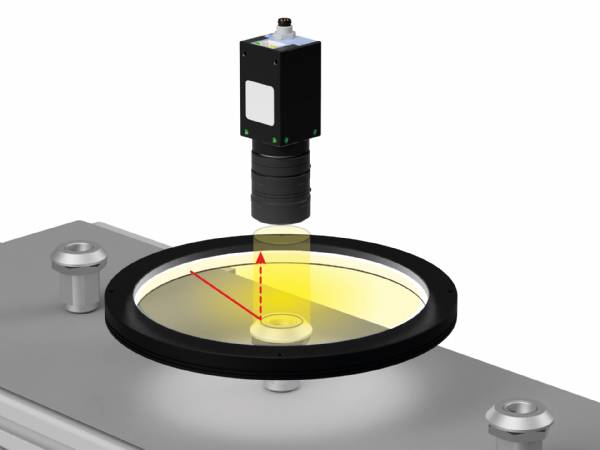

Minimiert Reflexionen, betont Oberflächendetails.
Beleuchtet die Oberfläche und prüft gleichzeitig Konturen und Erhebungen.
Geeignet für Durchlicht zur Erkennung von kleinen Kratzern oder Rissen auf Glasoberflächen.
Art: Auflicht
Ausführung: Dunkelfeld gewinkelt

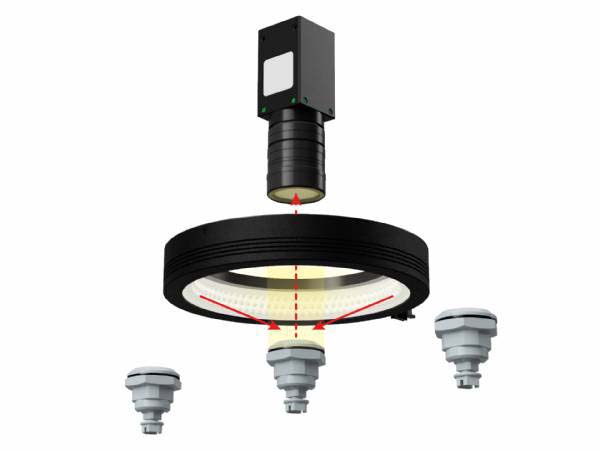

Horizontales Licht erzeugt Schatten und betont sichtbare Strukturen, die Licht brechen oder reflektieren.
Überprüfung von Oberflächenkratzern, Rissen oder Gravuren; Zur Betonung von Kanten bei Objekten oder Konturmessung.
Art: Auflicht
Ausführung: Dunkelfeld horizontal
