Beleuchtungen Diffuse direkte Auflichtbeleuchtung

LED Beleuchtungen | Machine Vision

Diffuse direkte Auflichtbeleuchtung

Die FLFR schafft durch den standardmäßig verbauten Diffusor und die horizontal ausgerichteten SMD-LEDs ein sehr diffuses Licht. Selbst extrem reflektierende Oberflächen können ausgeleuchtet werden, ohne dass einzelne LEDs sichtbar werden.

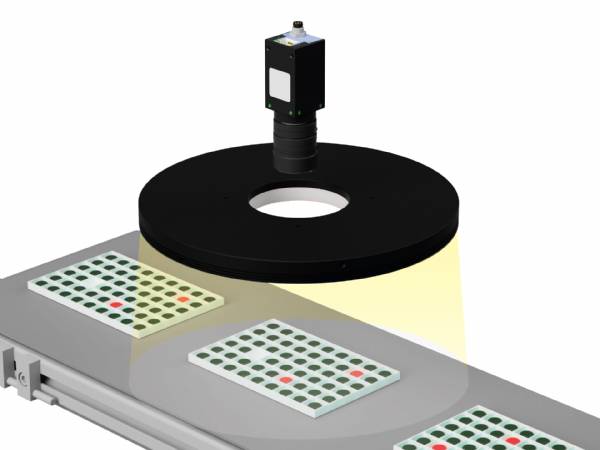

aufbau diffuse auflichtbeleuchtung flfr
Anwendungsbeispiele

Glänzende Metallteile auf Rillen untersuchen, Beschriftung auf der Innenseite von Flaschendeckeln erkennen, Prüfung bestückter Leiterplatten

Ausführungsvarianten:
  • Farben: W, R, G, B, IR850
  • Schutzklasse: Standard IP30, lieferbar bis IP65
  • Material: Aluminium (Standard), Edelstahl (auf Anfrage)
  • Mit Vorwiderstand oder ohne Vorwiderstand
  • Sonderlösungen: Segmentbeleuchtung
Optionales Zubehör:
  • Industrietaugliche M8- & M12-Stecker
  • Befestigungen
  • Kabel in Wunschlänge
Text ausblenden

Licht/Winkel: Direkt

Gehäuseform:

Licht: Auflicht

Runde Abmessung
Rechtwinklige Abmessung
Model Size FOV Color Volt Watt Name PDF
FLFR-70 Ø80xØ20x16 mm Ø 20 mm White 24 V 3.84 W FLFR-Si70-W PDF
Ø80xØ20x16 mm Ø 20 mm Green 24 V 3.84 W FLFR-Si70-G PDF
Ø80xØ20x16 mm Ø 20 mm Blue 24 V 3.84 W FLFR-Si70-B PDF
Ø80xØ20x16 mm Ø 20 mm Red 24 V 4.80 W FLFR-Si70-R24 PDF
Ø80xØ20x16 mm Ø 20 mm Red 12 V 5.76 W FLFR-Si70-R PDF
Ø80xØ20x16 mm Ø 20 mm IR 24 V 2.40 W FLFR-Si70-IR24 PDF
Ø80xØ20x16 mm Ø 20 mm IR 12 V 2.40 W FLFR-Si70-IR PDF
Ø106xØ20x16 mm Ø 20 mm White 24 V 3.84 W FLFR-Si70-IP65-W PDF
Ø106xØ20x16 mm Ø 20 mm Green 24 V 3.84 W FLFR-Si70-IP65-G PDF
Ø106xØ20x16 mm Ø 20 mm Blue 24 V 3.84 W FLFR-Si70-IP65-B PDF
FLFR-100 Ø110xØ33x16 mm Ø 33 mm White 24 V 5.28 W FLFR-Si100-W PDF
Ø110xØ33x16 mm Ø 33 mm Green 24 V 5.28 W FLFR-Si100-G PDF
Ø110xØ33x16 mm Ø 33 mm Blue 24 V 5.28 W FLFR-Si100-B PDF
Ø110xØ33x16 mm Ø 33 mm Red 24 V 6.72 W FLFR-Si100-R24 PDF
Ø110xØ33x16 mm Ø 33 mm Red 12 V 7.68 W FLFR-Si100-R PDF
Ø110xØ33x16 mm Ø 33 mm IR 24 V 3.10 W FLFR-Si100-IR24 PDF
Ø110xØ33x16 mm Ø 33 mm IR 12 V 3.30 W FLFR-Si100-IR PDF
FLFR-110 Ø130xØ45x16 mm Ø 45 mm Red 24 V 7.68 W FLFR-Si110-R24 PDF
FLFR-200 Ø220xØ70x16 mm Ø 70 mm White 24 V 11.52 W FLFR-Si200-W PDF
Ø220xØ70x16 mm Ø 70 mm Green 24 V 11.52 W FLFR-Si200-G PDF
Ø220xØ70x16 mm Ø 70 mm Blue 24 V 11.52 W FLFR-Si200-B PDF
Ø220xØ70x16 mm Ø 70 mm Red 24 V 15.36 W FLFR-Si200-R24 PDF
Ø220xØ70x16 mm Ø 70 mm IR 24 V 7.20 W FLFR-Si200-IR24 PDF
Ø220xØ70x16 mm Ø 70 mm IR 12 V 7.20 W FLFR-Si200-IR PDF
Ø250xØ70x12 mm Ø 70 mm Red 24 V 15.36 W FLFR-Si200-IP65-R24 PDF
Ø220xØ70x16 mm Ø 70 mm White 24 V 11.52 W FLFR-Si200-4-W PDF
Ø220xØ70x16 mm Ø 70 mm Green 24 V 11.52 W FLFR-Si200-4-G PDF
Ø220xØ70x16 mm Ø 70 mm Blue 24 V 11.52 W FLFR-Si200-4-B PDF
Ø220xØ70x16 mm Ø 70 mm Red 24 V 15.36 W FLFR-Si200-4-R24 PDF
FLFR-250 Ø270xØ90x16 mm Ø 90 mm White 24 V 19.20 W FLFR-Si250-W PDF
Ø270xØ90x16 mm Ø 90 mm Green 24 V 19.20 W FLFR-Si250-G PDF
Ø270xØ90x16 mm Ø 90 mm Blue 24 V 19.20 W FLFR-Si250-B PDF
Ø270xØ90x16 mm Ø 90 mm Red 24 V 26.88 W FLFR-Si250-R24 PDF
Ø270xØ90x16 mm Ø 90 mm White 24 V 19.20 W FLFR-Si250-4-W PDF
Ø270xØ90x16 mm Ø 90 mm Green 24 V 19.20 W FLFR-Si250-4-G PDF
Ø270xØ90x16 mm Ø 90 mm Blue 24 V 19.20 W FLFR-Si250-4-B PDF
Ø270xØ90x16 mm Ø 90 mm Red 24 V 26.88 W FLFR-Si250-4-R24 PDF
FLFR-350 Ø350xØ115x16 mm Ø 115 mm White 24 V 25.92 W FLFR-Si350-W PDF
Ø350xØ115x16 mm Ø 115 mm Green 24 V 25.92 W FLFR-Si350-G PDF
Ø350xØ115x16 mm Ø 115 mm Blue 24 V 25.92 W FLFR-Si350-B PDF
Ø350xØ115x16 mm Ø 115 mm Red 24 V 31.68 W FLFR-Si350-R24 PDF
FLFQ-245x200-C90 270x225xØ90x16 mm Ø 90 mm White 24 V 23.04 W FLFQ-Si245x200-C90-W PDF
270x225xØ90x16 mm Ø 90 mm Green 24 V 23.04 W FLFQ-Si245x200-C90-G PDF
270x225xØ90x16 mm Ø 90 mm Blue 24 V 23.04 W FLFQ-Si245x200-C90-B PDF
270x225xØ90x16 mm Ø 90 mm Red 24 V 32.64 W FLFQ-Si245x200-C90-R24 PDF
270x225xØ90x16 mm Ø 90 mm IR 24 V 14.40 W FLFQ-Si245x200-C90-IR24 PDF
