Koaxialbeleuchtung

Die Koaxialbeleuchtung schafft durch den intern verbauten und von einer Seite durchsichtigen Spiegel, die Möglichkeit, Flächen extrem homogen und ohne „blinden Fleck“ in der Mitte auszuleuchten. Die im 90°-Winkel zur Horizontalen angeordneten LEDs, strahlen dafür auf den mit 45° angebrachten Spiegel, woraus eine Reflexion auf flachen Oberflächen das Objekts resultiert. Für Applikationen mit viel Lichtbedarf sind die Serien FHFV und FHAX mit High-Power LEDs verfügbar. Die neue Serie FLAX bietet weitere Vorteile. Dazu zählen die geringere Empfindlichkeit gegen mechanische Beanspruchung, ein noch homogeneres Licht und zudem noch mehr Lichtleistung.

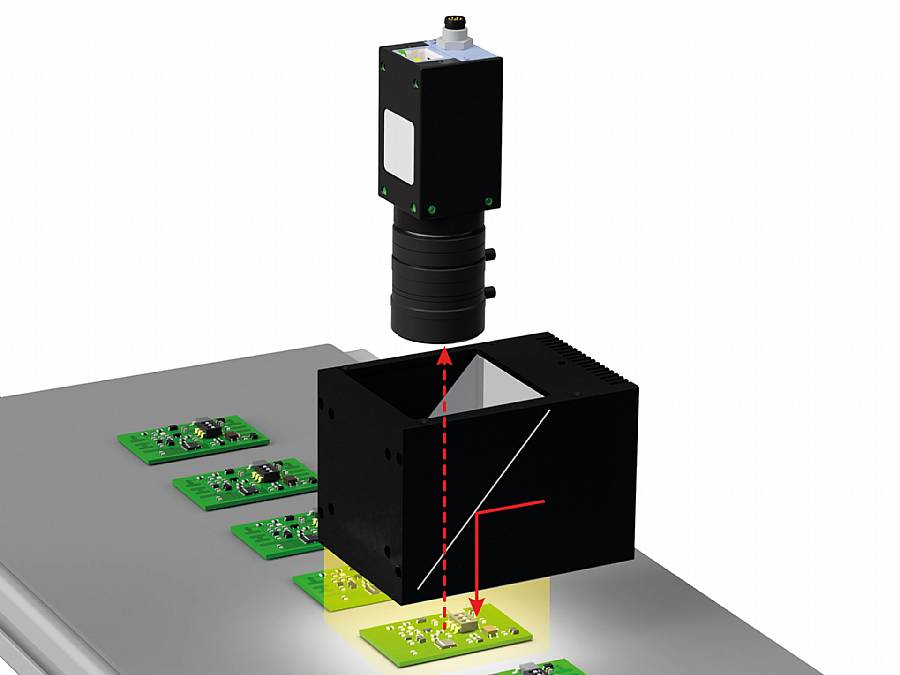

aufbau flfv
Anwendungsbeispiele

Homogenes Ausleuchten von spiegelnden und glatten Oberflächen, Überprüfung von Oberflächen auf Unregelmäßigkeiten, Kratzer, Risse oder Defekte. Kann in Kombination mit Dombeleuchtungen eingesetzt werden

Ausführungsvarianten
  • W, R, G, B, IR850, UV365, UV375, RGB
  • Material: Aluminium (Standard)
  • Schutzklasse: Standard IP30, lieferbar bis IP65
  • Mit Vorwiderstand oder ohne Vorwiderstand
  • Sonderlösungen: Segmentbeleuchtung
Optionales Zubehör
  • Industrietaugliche M8- & M12-Stecker
  • Befestigungsadapter
  • Polarisationsfilter
  • Kabel in Wunschlänge
Text ausblenden

Licht/Winkel: Direkt

Gehäuseform:

Licht: Auflicht

Rechtwinklige Abmessung
Model Size FOV Color Volt Watt Name PDF
FLFV-18 56x30x24 mm 20 x 20 mm White 24 V 1.44 W FLFV-Si18-W PDF
56x30x24 mm 20 x 20 mm Green 24 V 1.44 W FLFV-Si18-G PDF
56x30x24 mm 20 x 20 mm Blue 24 V 1.44 W FLFV-Si18-B PDF
56x30x24 mm 20 x 20 mm Red 24 V 0.96 W FLFV-Si18-R24 PDF
56x30x24 mm 20 x 20 mm Red 12 V 1.44 W FLFV-Si18-R PDF
56x30x24 mm 20 x 20 mm IR 12 V 0.60 W FLFV-Si18-IR PDF
FHFV-18 56x30x24 mm 18 x 18 mm White 24 V 16.80 W FHFV-Si18-W PDF
56x30x24 mm 18 x 18 mm Green 24 V 16.80 W FHFV-Si18-G PDF
56x30x24 mm 18 x 18 mm IR 24 V 16.80 W FHFV-Si18-B PDF
56x30x24 mm 18 x 18 mm Red 24 V 8.40 W FHFV-Si18-R24 PDF
FLFV-25N 55x35x35 mm 25 x 25 mm White 24 V 2.16 W FLFV-Si25N-W PDF
55x35x35 mm 25 x 25 mm Green 24 V 2.16 W FLFV-Si25N-G PDF
55x35x35 mm 25 x 25 mm Blue 24 V 2.16 W FLFV-Si25N-B PDF
55x35x35 mm 25 x 25 mm Red 24 V 1.92 W FLFV-Si25N-R24 PDF
55x35x35 mm 25 x 25 mm Red 12 V 1.92 W FLFV-Si25N-R PDF
45x33x70 mm 25 x 25 mm White 24 V 2.16 W FLFV-Si25N-IP65-W PDF
45x33x70 mm 25 x 25 mm Green 24 V 2.16 W FLFV-Si25N-IP65-G PDF
45x33x70 mm 25 x 25 mm Blue 24 V 2.16 W FLFV-Si25N-IP65-B PDF
45x33x70 mm 25 x 25 mm Red 24 V 1.92 W FLFV-Si25N-IP65-R24 PDF
FHFV-25N 35,0x55,0x35,0 mm 25 x 25 mm White 24 V 16.80 W FHFV-Si25N-W PDF
35,0x55,0x35,0 mm 25 x 25 mm Green 24 V 16.80 W FHFV-Si25N-G PDF
35,0x55,0x35,0 mm 25 x 25 mm Blue 24 V 16.80 W FHFV-Si25N-B PDF
35,0x55,0x35,0 mm 25 x 25 mm Red 24 V 8.40 W FHFV-Si25N-R24 PDF
35,0x55,0x35,0 mm 25 x 25 mm UV 24 V 16.80 W FHFV-Si25N-UV24-405 PDF
FLFV-35N 70x45x45 mm 35 x 35 mm White 24 V 4.32 W FLFV-Si35N-W PDF
70x45x45 mm 35 x 35 mm White 12 V 3.36 W FLFV-Si35N-W12 PDF
70x45x45 mm 35 x 35 mm Green 24 V 4.32 W FLFV-Si35N-G PDF
70x45x45 mm 35 x 35 mm Blue 24 V 4.32 W FLFV-Si35N-B PDF
70x45x45 mm 35 x 35 mm Red 24 V 3.84 W FLFV-Si35N-R24 PDF
70x45x45 mm 35 x 35 mm IR 24 V 1.80 W FLFV-Si35N-IR24 PDF
FHFV-35N 45,0x70,0x45,0 mm 35 x 35 mm White 24 V 33.60 W FHFV-Si35N-W PDF
45,0x70,0x45,0 mm 35 x 35 mm Green 24 V 33.60 W FHFV-Si35N-G PDF
45,0x70,0x45,0 mm 35 x 35 mm IR 24 V 33.60 W FHFV-Si35N-B PDF
45,0x70,0x45,0 mm 35 x 35 mm Red 24 V 33.60 W FHFV-Si35N-R24 PDF
45,0x70,0x45,0 mm 35 x 35 mm Red 24 V 25.20 W FHFV-Si35N-IP60-R24 PDF
FLFV-50N 85x60x60 mm 50 x 50 mm White 24 V 6.48 W FLFV-Si50N-W PDF
85x60x60 mm 50 x 50 mm Green 24 V 6.48 W FLFV-Si50N-G PDF
85x60x60 mm 50 x 50 mm Blue 24 V 6.48 W FLFV-Si50N-B PDF
85x60x60 mm 50 x 50 mm Red 24 V 8.64 W FLFV-Si50N-R24 PDF
85x60x60 mm 50 x 50 mm Red 12 V 8.64 W FLFV-Si50N-R PDF
90x60x60 mm 50 x 50 mm RGB 24 V 7.68 W FLFV-Si50N-RGB PDF
FHFV-50 59x86,6x56,0 mm 46 x 46 mm White 24 V 58.80 W FHFV-Si50-W PDF
59x86,6x56 mm 46 x 46 mm Green 24 V 58.80 W FHFV-Si50-G PDF
59x86,6x56,0 mm 46 x 46 mm Blue 24 V 58.80 W FHFV-Si50-B PDF
59x86,6x56 mm 46 x 46 mm Red 24 V 42.00 W FHFV-Si50-R24 PDF
85x60x60 mm 50 x 50 mm UV 24 V 42.00 W FHFV-Si50N-UV24-375 PDF
FHFV-50N 60x85x60 mm 50 x 50 mm White 24 V 33.60 W FHFV-Si50N-W PDF
60x85x60 mm 50 x 50 mm Blue 24 V 36.75 W FHFV-Si50N-B PDF
FLFV-70N2 118x84x82 mm 70 x 70 mm White 24 V 10.20 W FLFV-Si70N2-W PDF
118x84x82 mm 70 x 70 mm Green 24 V 10.20 W FLFV-Si70N2-G PDF
118x84x82 mm 70 x 70 mm Blue 24 V 10.20 W FLFV-Si70N2-B PDF
118x84x82 mm 70 x 70 mm Red 24 V 9.60 W FLFV-Si70N2-R24 PDF
118x84x82 mm 70 x 70 mm Red 12 V 10.56 W FLFV-Si70N2-R PDF
118x84x82 mm 70 x 70 mm IR 24 V 9.00 W FLFV-Si70N2-IR24 PDF
118x84x82 mm 70 x 70 mm IR 12 V 5.10 W FLFV-Si70N2-IR PDF
118x84x82 mm 70 x 70 mm UV 24 V 9.60 W FLFV-Si70N2-UV24-375 PDF
118x84x82 mm 70 x 70 mm RGB 24 V 9.12 W FLFV-Si70N2-RGB PDF
118x84x82 mm 70 x 70 mm White 24 V 10.32 W FLFV-Si70N2-IP60-W PDF
118x84x82 mm 70 x 70 mm Green 24 V 10.32 W FLFV-Si70N2-IP60-G PDF
118x84x82 mm 70 x 70 mm Blue 24 V 10.32 W FLFV-Si70N2-IP60-B PDF
122x90x80 mm 70 x 70 mm White 24 V 10.32 W FLFV-Si70N2-IP65-W PDF
122x90x80 mm 70 x 70 mm Blue 24 V 10.32 W FLFV-Si70N2-IP65-B PDF
FHFV-70N2 118x84x82 mm 70 x 70 mm White 24 V 92.40 W FHFV-Si70N2-W PDF
118x84x82 mm 70 x 70 mm Green 24 V 92.40 W FHFV-Si70N2-G PDF
118x84x82 mm 70 x 70 mm Blue 24 V 92.40 W FHFV-Si70N2-B PDF
118x84x82 mm 70 x 70 mm Red 24 V 58.80 W FHFV-Si70N-R24 PDF
FLFV-100 151x118x116 mm 100 x 100 mm White 24 V 19.20 W FLFV-Si100-W PDF
151x118x116 mm 100 x 100 mm Green 24 V 19.20 W FLFV-Si100-G PDF
151x118x116 mm 100 x 100 mm Blue 24 V 19.20 W FLFV-Si100-B PDF
151x118x116 mm 100 x 100 mm Red 24 V 23.04 W FLFV-Si100-R24 PDF
151x118x116 mm 100 x 100 mm UV 24 V 15.36 W FLFV-Si100-UV24 PDF
157x118x116 mm 100 x 100 mm RGB 24 V 31.20 W FLFV-Si100-RGB PDF
151x118x116 mm 100 x 100 mm Red 24 V 23.04 W FLFV-Si100-IP60-R24 PDF
FLFV-140x100 177x150x110 mm 134 x 93 mm Red 24 V 23.04 W FLFV-Si140x100-R24 PDF
177x150x110 mm 134 x 93 mm UV 24 V 21.60 W FLFV-Si140x100-UV24 PDF
FHFV-140x100 177x150x110 mm 134 x 93 mm White 24 V 144.00 W FHFV-Si140x100-W PDF
FLFV-200x150 230x241x167 mm 200 x 150 mm Red 24 V 20.16 W FLFV-Si200x150-R24 PDF
230x241x167 mm 200 x 150 mm RGB 24 V 61.92 W FLFV-Si200x150-RGB PDF
FHAX-10 20x26x14 mm 9.5 x 9.5 mm Red 24 V 8.40 W FHAX-Si10-R24 PDF
FLAX-20 30,0x38,0x22,0 mm 18 x 18 mm White 24 V 0.48 W FLAX-Si20-W PDF
30,0x38,0x22,0 mm 18 x 18 mm Green 24 V 0.48 W FLAX-Si20-G PDF
30,0x38,0x22,0 mm 18 x 18 mm Blue 24 V 0.48 W FLAX-Si20-B PDF
FHAX-20 30,0x45,0x22,0 mm 18 x 18 mm White 24 V 16.80 W FHAX-Si20-W PDF
30,0x45,0x22,0 mm 18 x 18 mm Green 24 V 16.80 W FHAX-Si20-G PDF
30,0x45,0x22,0 mm 18 x 18 mm Blue 24 V 16.80 W FHAX-Si20-B PDF
FLAX-35 45,0x55,0x40,0 mm 33 x 33 mm White 24 V 1.44 W FLAX-Si35-W PDF
45,0x55,0x40,0 mm 33 x 33 mm Green 24 V 1.44 W FLAX-Si35-G PDF
45,0x55,0x40,0 mm 33 x 33 mm Blue 24 V 1.44 W FLAX-Si35-B PDF
FHAX-35 46x60x37 mm 33 x 33 mm White 24 V 33.60 W FHAX-Si35-W PDF
46x60x37 mm 33 x 33 mm Green 24 V 33.60 W FHAX-Si35-G PDF
46x60x37 mm 33 x 33 mm Blue 24 V 33.60 W FHAX-Si35-B PDF
46x60x37 mm 33 x 33 mm Red 24 V 25.20 W FHAX-Si35-R24 PDF
46x60x37 mm 33 x 33 mm Red 24 V 25.20 W FHAX-Si35-90DGR-R24 PDF
FLAX-50 60,0x52,0x78,0 mm 48 x 48 mm White 24 V 6.48 W FLAX-Si50-W PDF
60,0x52,0x78,0 mm 48 x 48 mm Green 24 V 6.48 W FLAX-Si50-G PDF
60,0x52,0x78,0 mm 48 x 48 mm Blue 24 V 6.48 W FLAX-Si50-B PDF
60,0x52,0x78,0 mm 48 x 48 mm Red 24 V 6.48 W FLAX-Si50-R24 PDF
60,0x54,0x90,0 mm 48 x 48 mm RGB 24 V 7.68 W FLAX-Si50-RGB PDF
60,0x54,0x76,0 mm 48 x 48 mm White 24 V 6.48 W FLAX-Si50-90DGR-W PDF
60,0x54,0x76,0 mm 48 x 48 mm Green 24 V 6.48 W FLAX-Si50-90DGR-G PDF
60,0x54,0x76,0 mm 48 x 48 mm Blue 24 V 6.48 W FLAX-Si50-90DGR-B PDF
60,0x54,0x90,0 mm 48 x 48 mm RGB 24 V 7.68 W FLAX-Si50-90DGR-RGB PDF
